La matrice identifica una
parte iniziale/finale che assume la forma di un elica conica (cioè
un'elica che appartiene alla superficie di un cono). Il passo dell'elica
é costante ma la sezione del corpo man mano si restringe seguendo
l'andamento a elica.
La matrice considerata soddisfa l'obiettivo armonioso. |
   |
 |

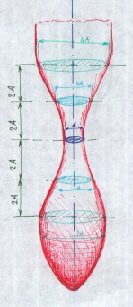

La matrice consiste nel
far terminare un oggetto attraverso la successione di forme concave/convesse/concave.
Il diametro di sezione maggiore (pancia della curva) é 4 volte quello più' piccolo (corrispondente al punto più' basso della curva convessa). Il raccordo tra le due avviene ad un diametro che é 2 volte quello più' piccolo e distante 2 volte la dimensione della sua sezione. La parte finale é costituita dalla convergenza in un unico punto delle due superfici concave che vanno a formare una punta a "goccia". La matrice considerata soddisfa l'obiettivo armonioso. |
 |
 |
Il corpo termina/inizia
in modo tale che una generica sezione venga a formare dei tronchi di cono
che progressivamente diminuiscono la loro sezione di base dimezzandola.
Sull'ultimo elemento si applica una diminuzione di sezione a zero (punta del cono). La matrice soddisfa l'obiettivo leggero. |
 |
La matrice definisce la
fine dell'oggetto attraverso 4 sfere unite tra loro da una sezione cilindrica
costante. In particolare, partendo dalla sfera più' piccola di raggio
r (diametro 2r) si determinano le dimensioni delle altre 3 sfere di raggio
pari a "r+nr".
Le sfere vengono posizionate ad una distanza di 8r in modo che le due sfere più' grosse rimangano distanti tra loro di r. La matrice soddisfa l'obiettivo divertente. |
|
 |

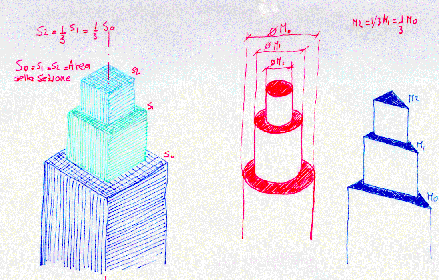

La matrice definisce un
oggetto che termina/inizia con una diminuzione progressiva della sezione
che mantiene la stessa forma e lo stesso orientamento ma diminuisce di
1/3 le dimensioni della base.
Gli elementi che formano la fine/inizio dell'oggetto sono tre. La matrice soddisfa gli obiettivi armonioso e leggero. |
|
   |
 |

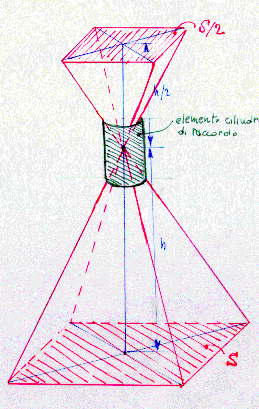

La matrice definisce un
oggetto che inizia/finisce prendendo la propria sezione di base S e, stabilita
un'altezza h, facendolo finire a piramide (se la base è un poligono)
o a cono (se la base è una circonferenza).
La stessa piramide (o cono) viene riflessa, dimezzata di sezione (S/2) e posta al di sopra di quella di base. I due elementi così ottenuti vengono raccordati tra loro da un elemento cilindrico. La matrice soddisfa gli obiettivi armonioso e leggero. |
 |

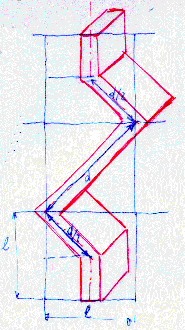

La matrice definisce un
oggetto che inizia/finisce inclinando i propri lati di 45° seguendo
una griglia formata da tre quadrati di lato l e diagonale d.
Il primo pezzo viene inclinato di 45°, per una lunghezza pari a d/2, verso sinistra; il secondo tratto viene inclinato di 45°, per una lunghezza pari a d, verso destra; infine si inclina nuovamente per 45° verso sinistra per una lunghezza pari a d/2. La matrice soddisfa l'obiettivo leggero. |
