SPIEGAZIONE DELLA COSTRUZIONE LOGICA DEI NODI

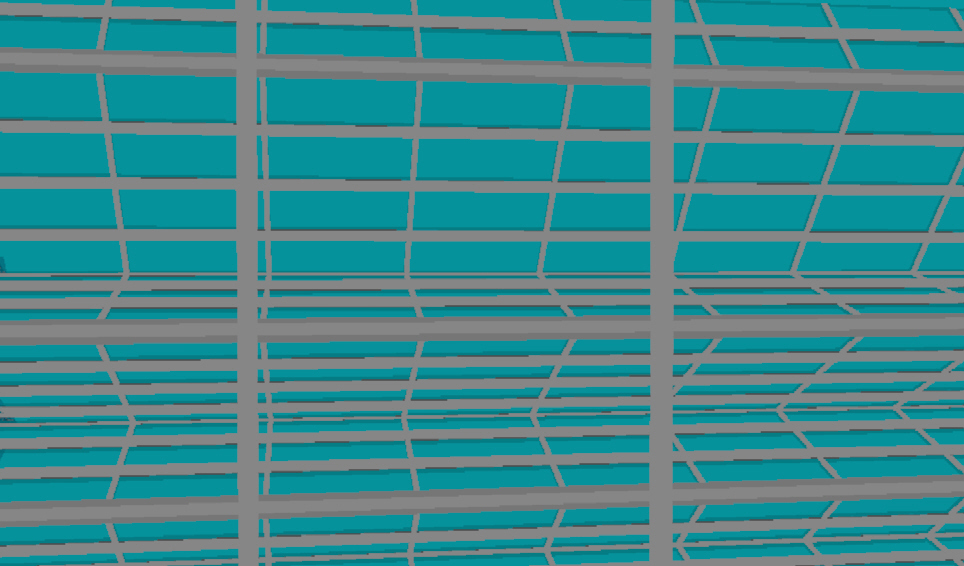

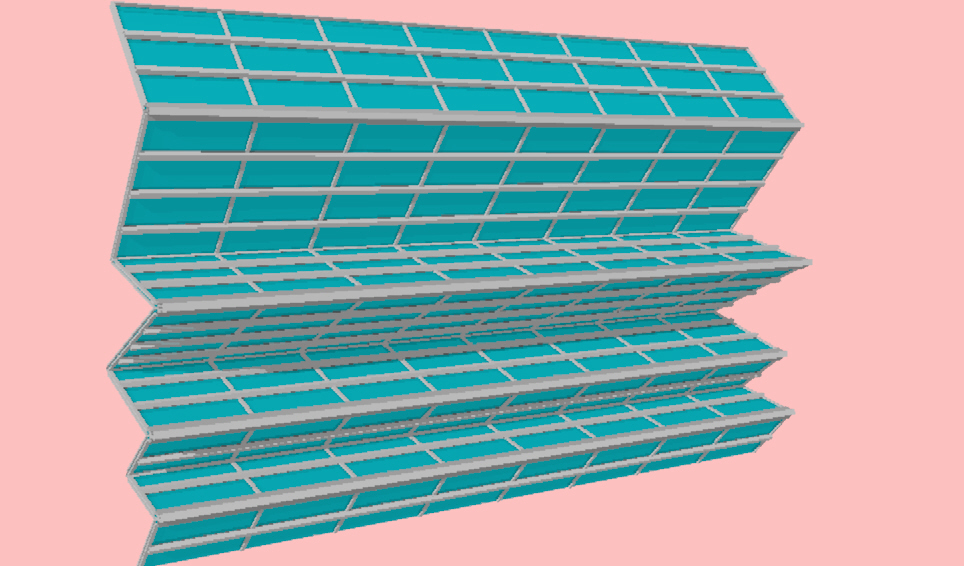

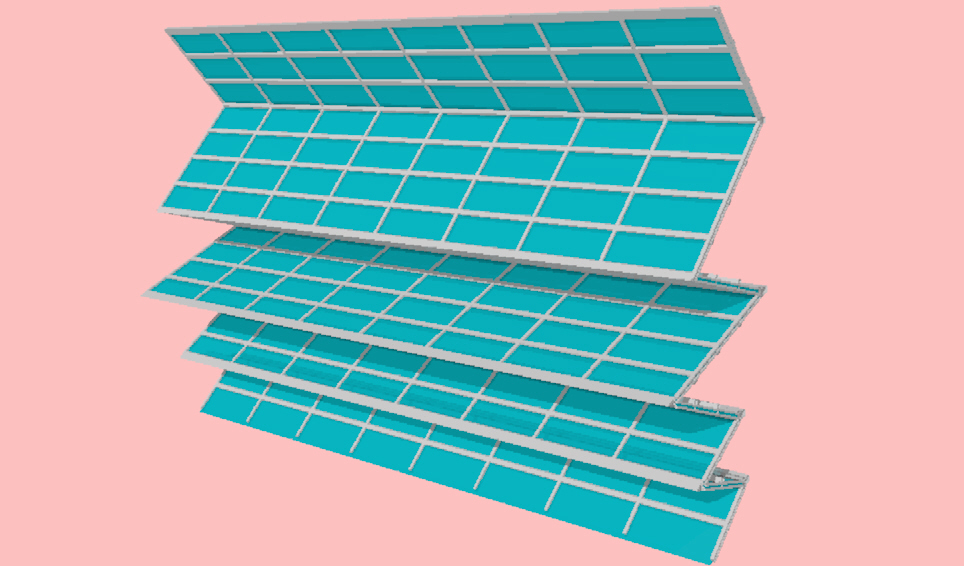

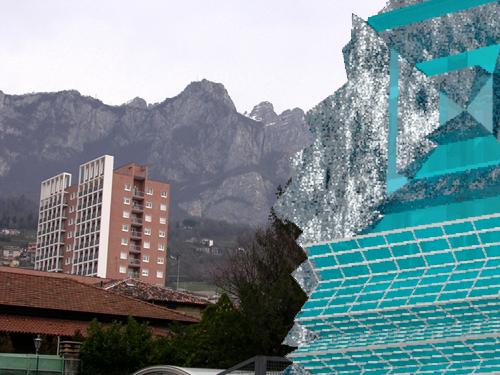

Vista dell' edificio contestualizzata coi particolari

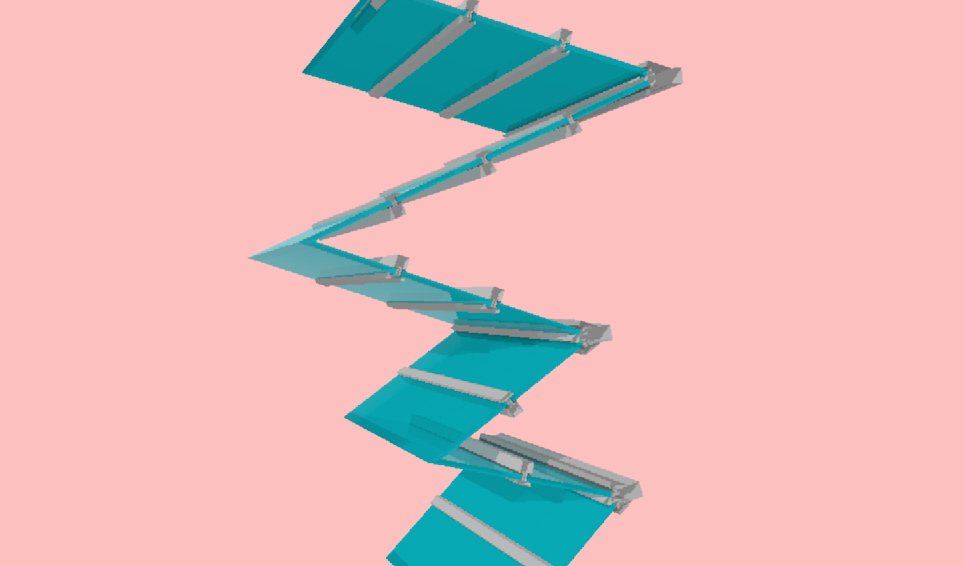

Il profilo verticale della parte sviluppata è costituito da una spezzata i cui lati sono tutti multipli di un modulo base di 0,5 metri , lo stesso usato per i quadrati che formano i panelli vetrati della parte superiore destra della facciata sorretti da spider o da montanti ( Per vedere questi particolari clicca su :  PARTICOLARI COSTRUTTIVI 2 )

I tipi di nodi che ho dovuto sviluppare sono cinque:

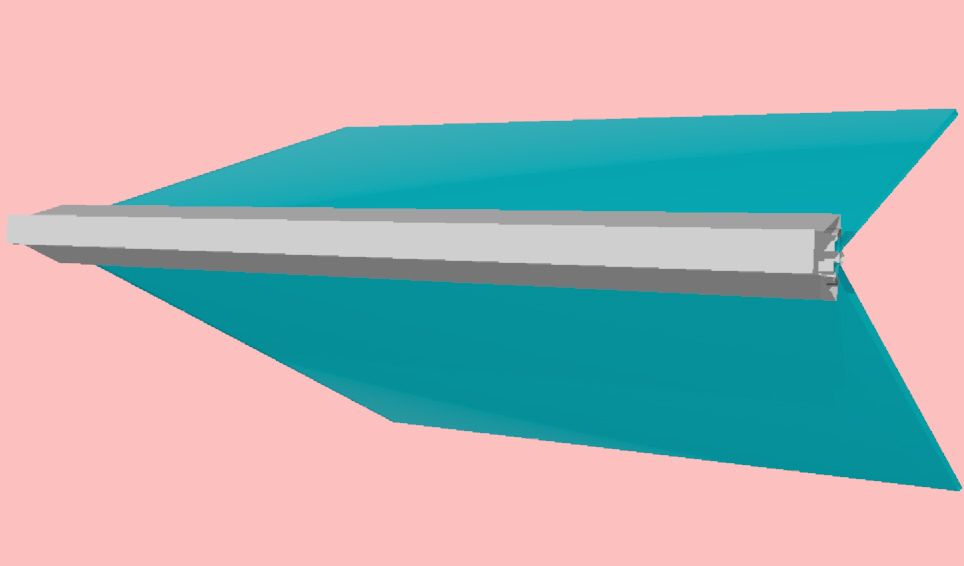

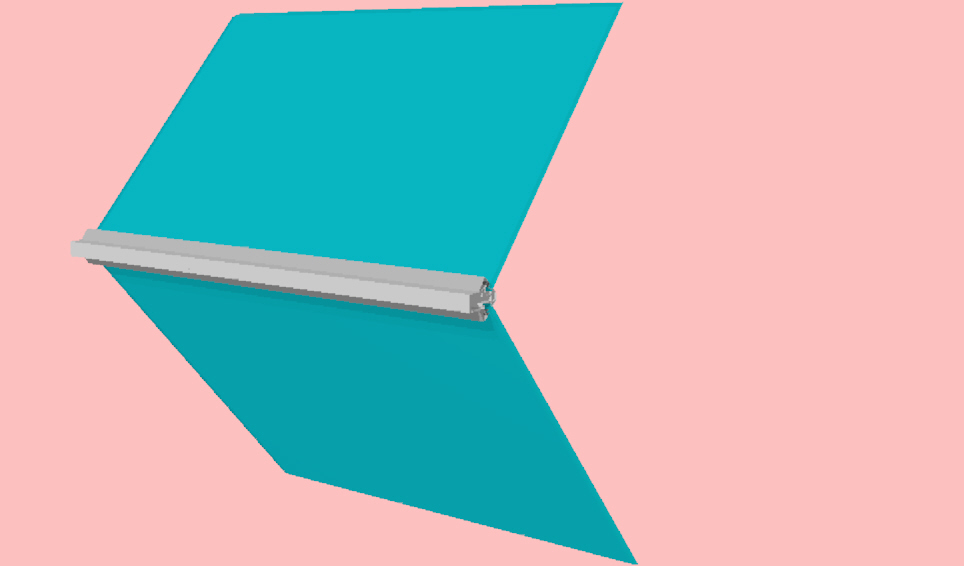

- Collegamento tra i pannelli vetrati uniti ad angolo ottuso

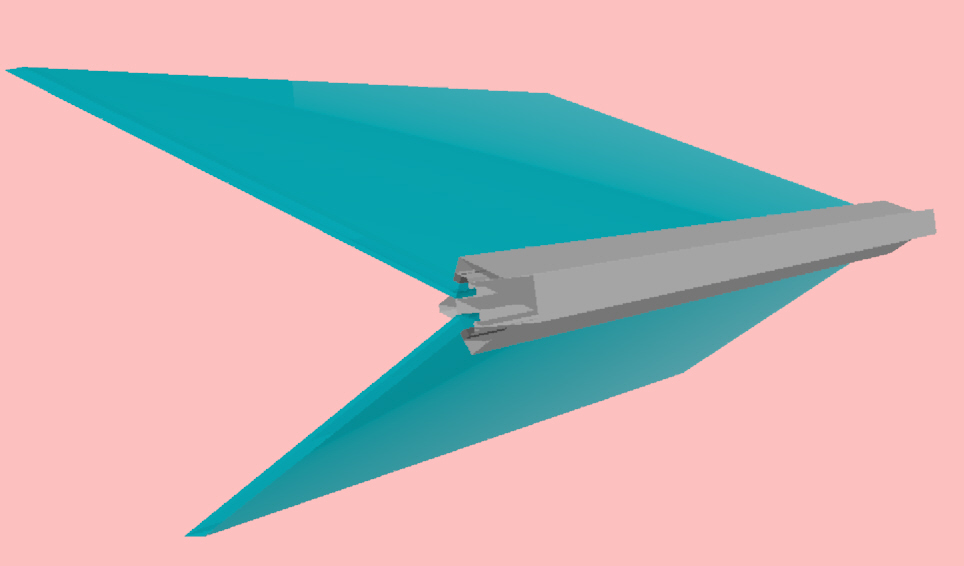

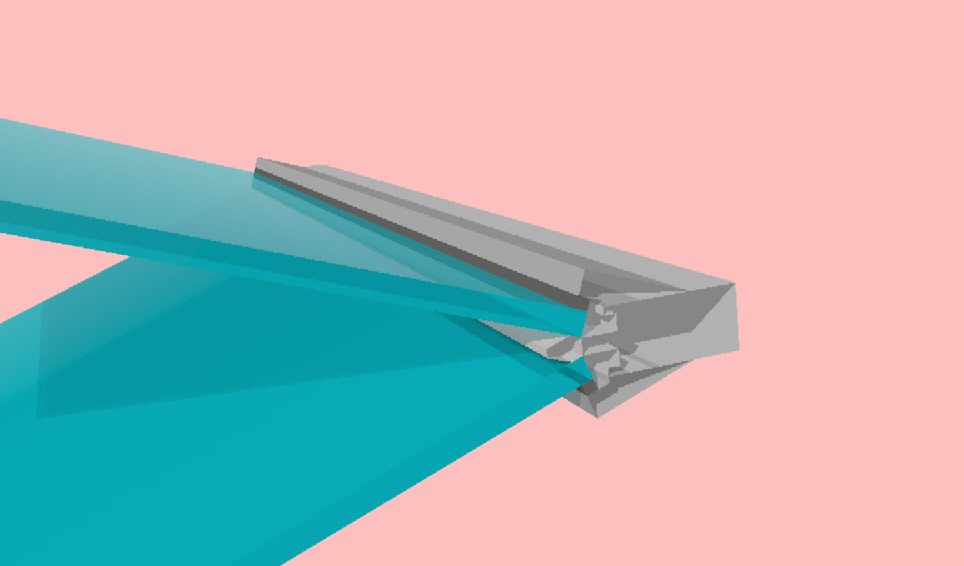

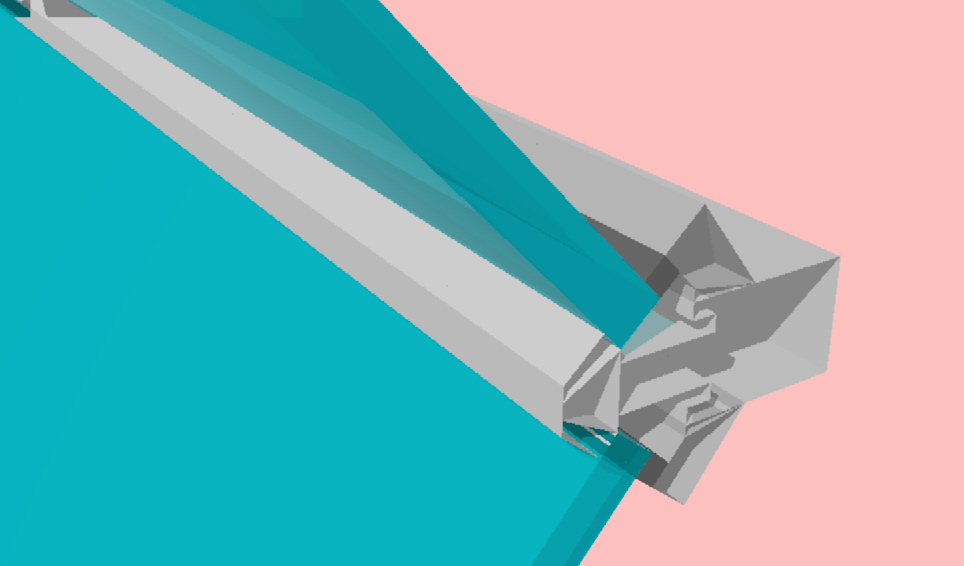

- Collegamento tra i pannelli vetrati uniti ad angolo acuto
- Collegamento verticale tra i pannelli vetrati adiacenti
- Collegamento orizzontale tra pannelli vetrati adiacenti

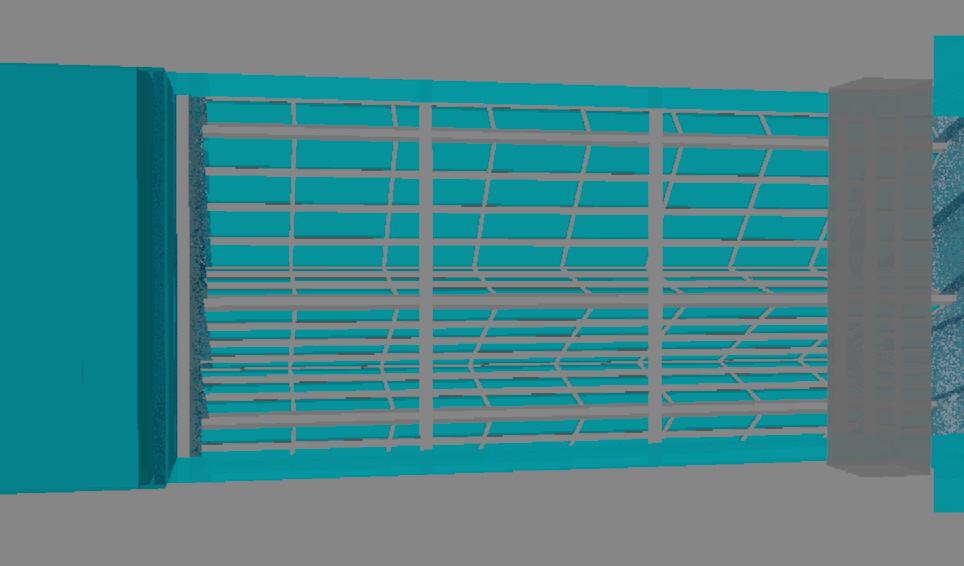

- Montanti verticali di aggancio e sostegno dell' involucro

I nodi sono tutti in acciaio e sorreggono pannelli vetrati trasparenti

LE MIE REGOLE E I NODI

Ho disegnato i nodi seguendo il mio catalizzatore e le regole di SIMMETRIA e SPECULARITA' che reggono la costruzione dell' intero involucro: sono particolari SIMMETRICI rispetto al loro piano verticale longitudinale, in più, i nodi a collegamento di spigoli vetrati sono anche SIMMETRICI rispetto alla bisettrice dell' angolo considerato.

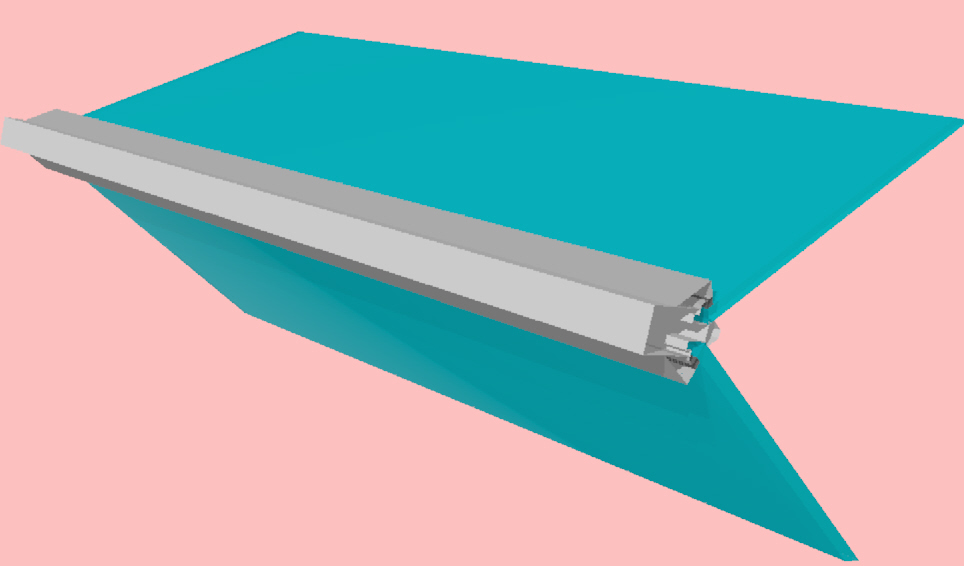

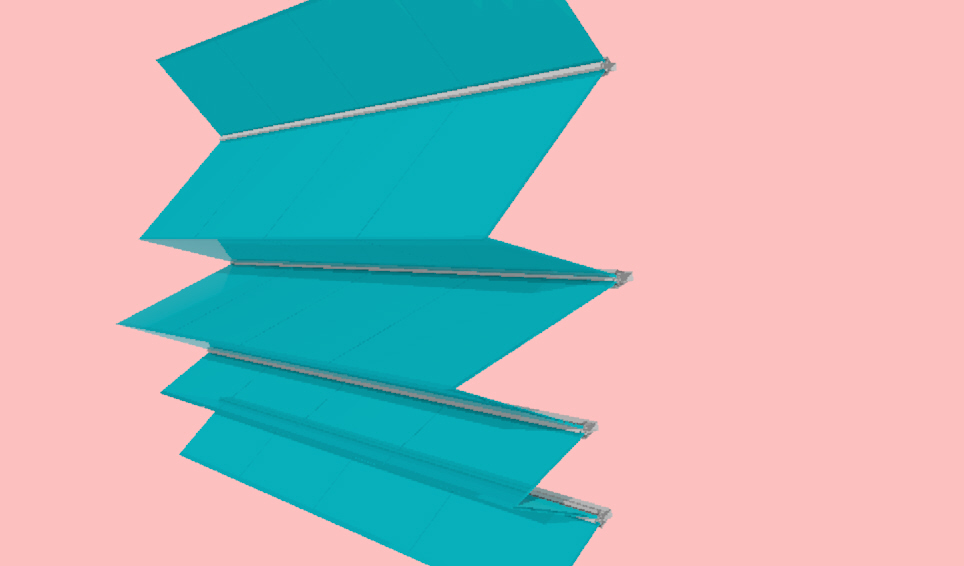

RENDER DEI PARTICOLARI COSTRUTTIVI

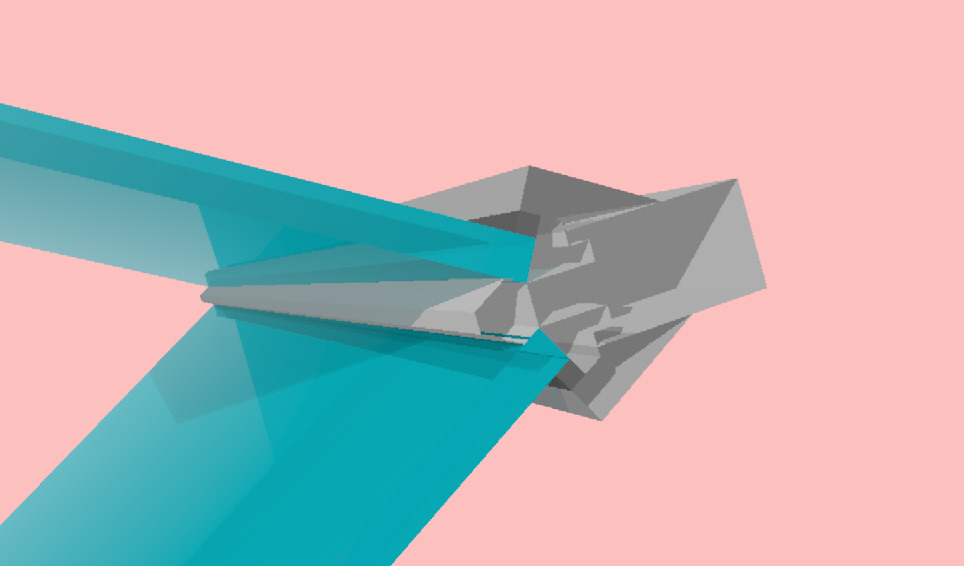

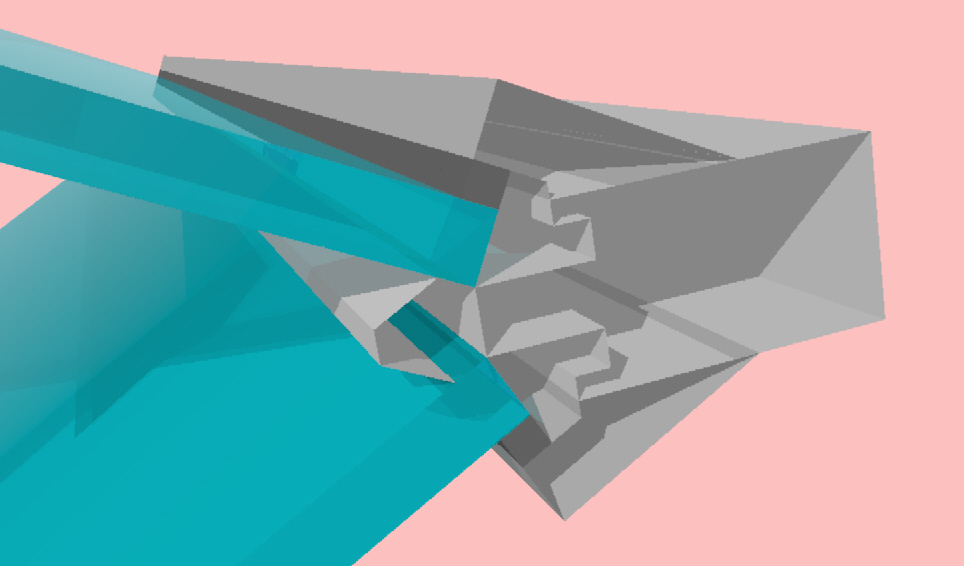

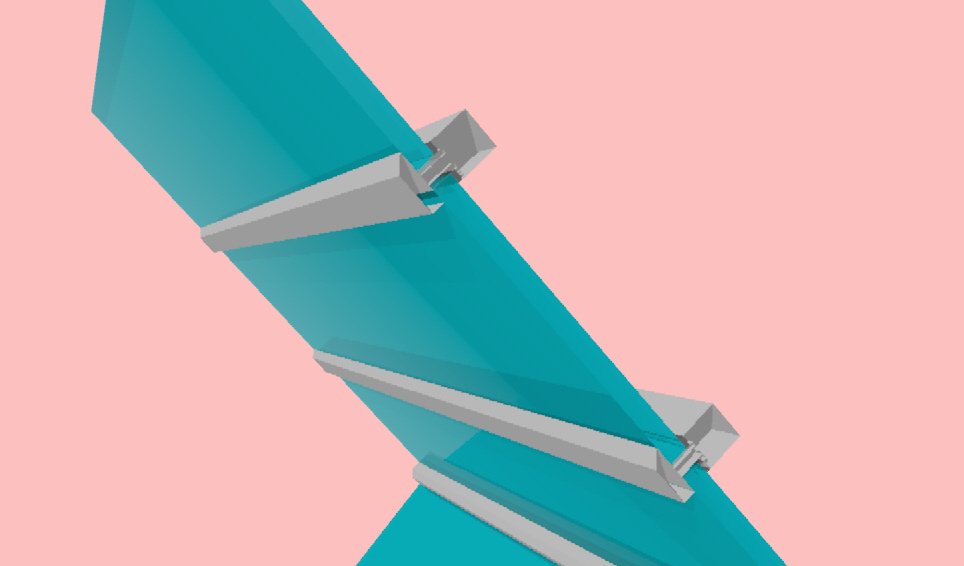

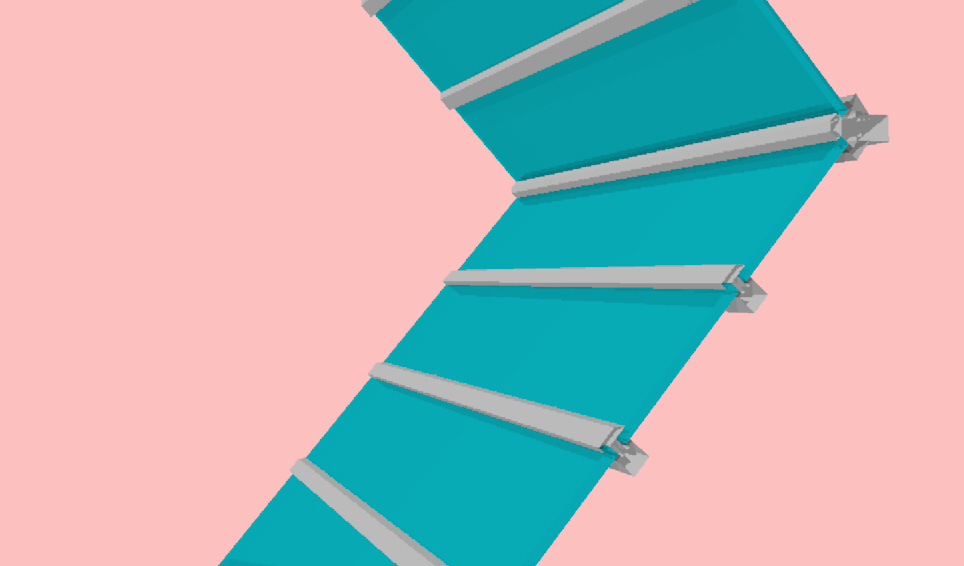

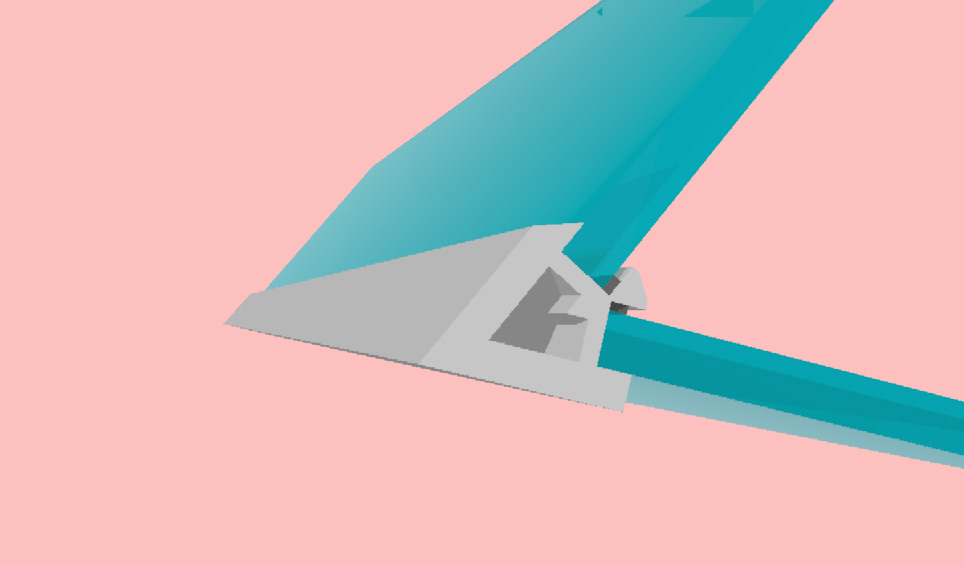

Particolari costruttivi con misure diverse a seconda della angolazione degli spigoli
