RILIEVO DI UN PARTICOLARE ARCHITETTONICO
Dopo aver analizzato con alcune immagini il palazzo nel suo insieme,
passo ora a considerare un particolare, un elemento architettonico
rappresentativo dell'opera nel suo complesso.
The general analisys of the building, throgh several pictures, is now complete;
now I consider a particular feature of the facade, as a representative element
of the building itself and of the architectural movement that made its
realisation possible.
Il particolare costruttivo scelto e' una finestra tripartita da due piccole
colonnine; particolarmente interessante per i suoi motivi decorativi, questa
finestra diviene elemento rappresentativo della facciata. Essa e' posizionata
sulla parte destra della facciata.
The costructive feature that I have chosen is a window located on the right
side of the front. It is characterised by the presence of two little columns,
that divide it into three parts. This window, due to his decoration, becomes
one of the most representative elements of the facade.

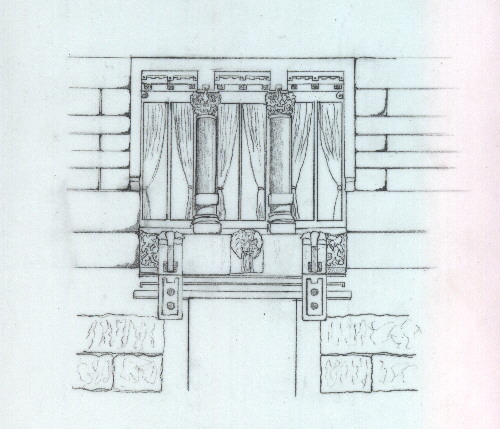

RILIEVO SUL POSTO
Dopo questo breve azzardo grafico, vero affronto al mondo del disegno a mano libera,
passiamo ad una restituzione grafica piu' accurata, basata su un rilievo omografico
delle dimensioni dell'oggetto.
After this little graphic experiment, a real effort for a person who spends his life
with a set square, lets pass to a more detailed technical restitution. This pictures
are based on the technique of omografy, in order to obtain the original dimensions
of the object.
RESTITUZIONE GRAFICA

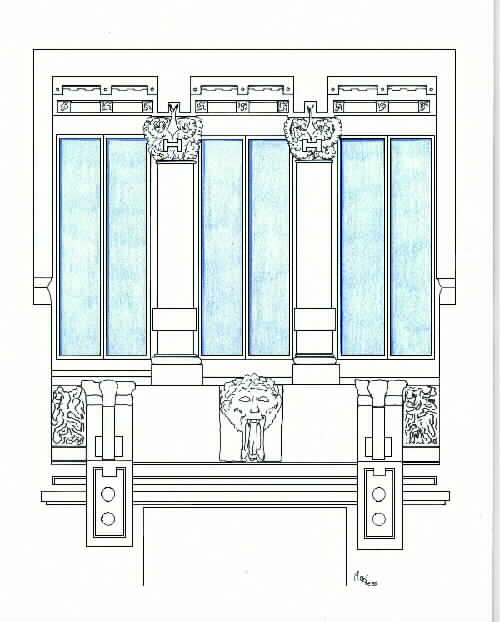

PROSPETTO

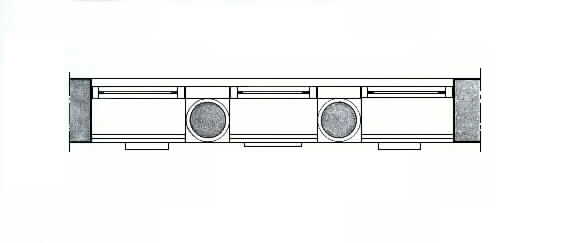

PIANTA

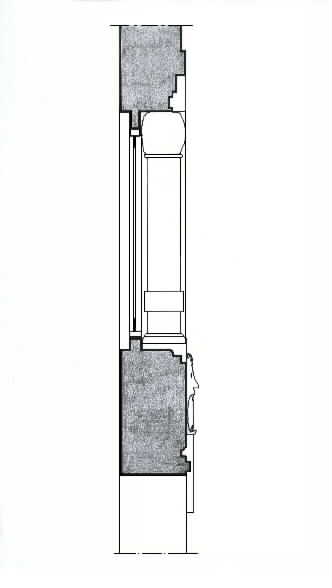

SEZIONE
