Rappresentazione al Cad del progetto
Dalla ricostruzione geometrica svolta sulla prospettiva ho ricavato una assonometria,
che mi permette di ricavare le coordinate dei punti cosi da poter inserire i dati nel computer.

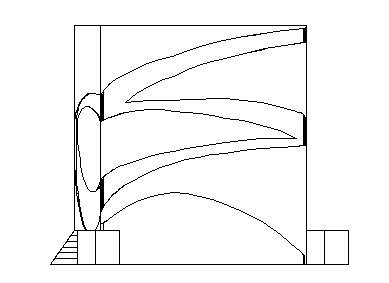

Ecco la pianta ottenuta.
Per eseguire una verifica sul lavoro affianco la prospettiva originale con quella ottenuta dall'AutoCad.
-
Come si puo vedere le due prospettive sono molto simili

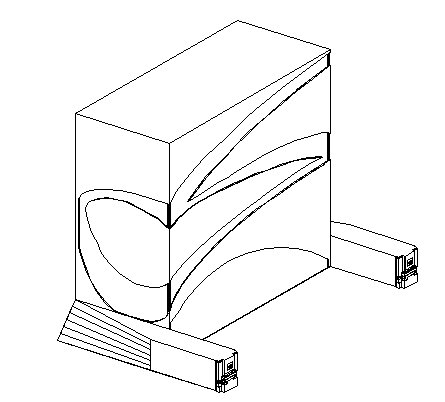

Prospetti e assonometria del progetto
-

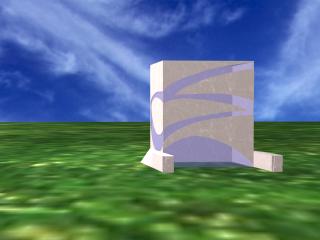

Visioni renderizzate con il 3d Studio Max:
-
-
-

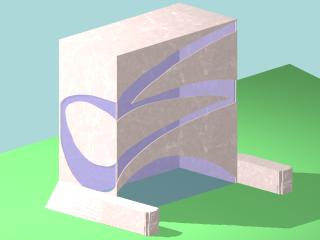

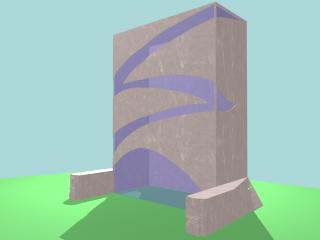

Nelle sei immagini sono rappresentate due prospettive, una assonometria
e l'assonometria del particolare Liberty inserito nel progetto.Il rendering è stato ottenuto impostando punti luce volumetriche e mappe di marmo agli edifici.
Alle vetrate è stata data una percentuale di opacità del 55%
