POLITECNICO DI MILANO - FACOLTA' DI ARCHITETTURA - A.A.1996/1997

CORSO DI RILEVAMENTO E RAPPRESENTAZIONE
Prof. C. SODDU




CINZIA ANGELINI
Matr. 174954



Gino Severini, Espansione centrifuga della luce (1914)

Leggendo l'ordine geometrico, il modulo matematico dell'espansione luminosa ho riscritto il loro equilibrio mettendo in evidenza le linee create dalle differenze di colori e tonalità. Ho poi differenziato le linee più forti e più caratterizzanti.



DALLA PROSPETTIVA ALL'ASSONOMETRIA !!!

RILIEVO DEL PARTICOLARE DI UN EDIFICIO LIBERTY




Ho scelto di rilevare il balconcino di questa casa liberty: questo e' il primo schizzo.

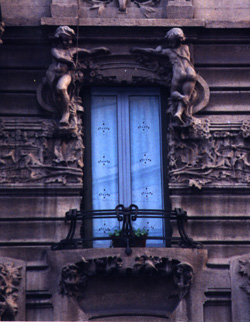

Foto del particolare e schizzo.


IL RILIEVO.

Pianta.

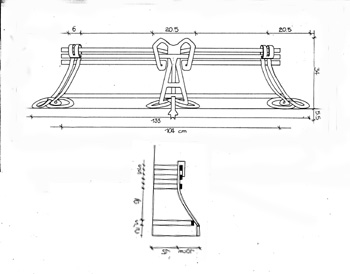

Prospetto e sezione.



Foto del balcone liberty di un altro edificio, inserito come ulteriore documento e come elemento di confronto

PARTICOLARE LIBERTY AL CAD!!!
