In relazione all' altro obiettivo fondamentale del corso, e cioe' il rilievo
di un oggetto architettonico semplice e da rintracciare nel contesto di Milano e
nell'ambito degli splendidi esempi di architettura liberty; essendo rimasto entusiasmato
dalla visione del palazzo liberty di via Malpighi, ho deciso di rilevare una delle
finestre che sui prospetti dell' edificio realizzano il piano terreno, dandogli
un aspetto grave ma anche grottesco.

Ecco la fotografia della finestra.



L' interesse per questa finestra mi viene soprattutto dal suo movimento che e'
determinato dalla decorazione ricca e dall' accentuato uso di linee curve nelle inferriate.
Inoltre il gioco di piani ora emergenti, ora rientranti, ora ricurvi, ora segmentati
creano un chiaroscuro che contribuisce a dare forza e dinamicita' alla finestra stessa.
Ho cercato di mettere in luce questi aspetti nello schizzo che riporto qui sotto.



Oltre a fotografarla e a schizzarla, ho proceduto anche alla misurazione di questa finestra
eseguendone il rilievo, per poi passare alla restituzione grafica realizzata
mediante l' uso dell' AutoCad, che ho infine stampato in scala 1:20 e per la quale
ho predisposto un prospetto, una sezione orizzontale e una sezione verticale.

Ecco qui sotto il PROSPETTO.



Questa e' la sezione verticale B-B



Ed infine la sezione orizzontale A-A



Riporto infine una scala metrica in modo da consentire la lettura
dei disegni di rilievo avendo anche un riferimento dimensionale

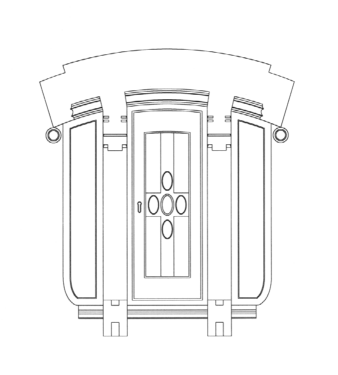

Ed ecco il particolare architettonico del mio progetto.
Si tratta del disegno del tabernacolo della chiesa che ho collocato,
come si vede dal disegno della sezione B-B,
nella parte centrale dell' altare.
Il disegno di questo particolare l' ho conseguito interpretando
secondo un' altra funzione e con altre dimensioni,
il particolare architettonico che ho rilevato nella prima parte dell' anno
e che ho riportato piu' sopra in questa stessa pagina:
il rilievo di una finestra di un palazzo liberty in via Malpighi a Milano.

Particolare architettonico del tabernacolo
