POLITECNICO DI MILANO
FACOLTA` DI ARCHITETTURA
Corso di Disegno Automatico
Prof. Celestino Soddu
Sica Mauro Mat. 175895
Quadro futurista di partenza
L. Marcoussis, Ritratto di Guillaume Apollinaire, 1912-20
Quadro ruotato (-90 gradi) con linee guida in evidenza
-PRIMA INTERPRETAZIONE-

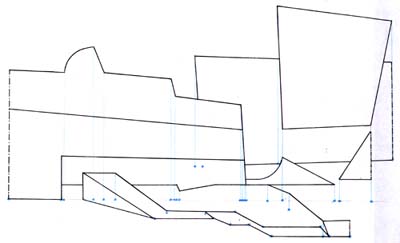

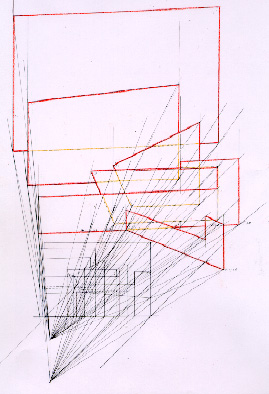

Assonometria risultante dal procedimento stereometrico

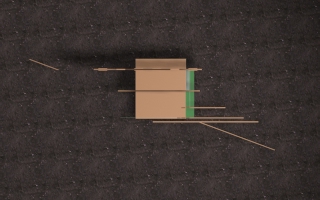

con indicati i punti a terra
Un successivo sviluppo di questa interpretazione, peraltro
molto
rigorosa, e` stato scartato in quanto le soluzioni trovate erano
tutte, a mio parere, non sufficientemente "architettoniche".
Ho preferito percio` ricominciare.
Procedimento stereometrico
(in evidenza l'assonometria risultante)
Questa serie di piani, integrata con il rilievo di un particolare
liberty, dovra` ora diventare un'architettura vera e propria.
RILIEVO

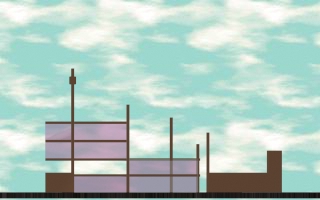

Edificio e particolare di facciata scelti per il rilievo
Assonometria
risultante dal procedimento stereometrico. L'osservatore
é indicato in figura con una linea verticale
Visuali prospettiche
Animazione
SVILUPPO DEL PROGETTO
Visuale prospettica del nuovo spazio architettonico ottenuto con il parziale svuotamento di setti e solette
