	........................	RESTITUZIONE	........................

*Studio delle superfici al CAD*	*Studi delle superfici al CAD*

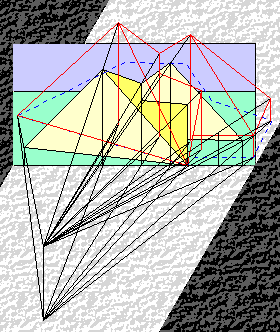

*Restituzione grafica*	Il passaggio dalla rappresentazione prospettica a quella assonometrica ha rappresentato il punto di svolta dell'intero processo progettuale, dal momento che permetteva di trasfor- mare tutte le misure in numeri puri, direttamente rilevabili, con i quali sarebbe stato possibile costruire lo spazio architettonico valutandone correttamente le dimensioni. Qui a fianco ho illustrato sintetica- mente il passaggio grafico: l'ogget- to giallo è il quadro prospettico, in nero. sono . rappresentati .i . raggi proiettanti che partono dall'osser- vatore,. in rosso è tracciata la re- stituzione assonometrica mentre in blu è tratteggiata la proiezione della pianta.
Sovrapposizione del quadro futurista e della mia interpretazione	La correttezza grafica del passag- gio è presto verificata, una volta posto l'osservatore nelle coordina- te esatte nelle quali era stato situa- to, ricostruiamo di nuovo tutta la prospettiva con il consueto proce- dimento grafico.L'utilizzo del CAD ha permesso una più rapida verifi- ca, che si è conclusa con la sovrap- posizione fra il quadro futurista e la mia restituzione, a dimostrazio- ne della perfetta coincidenza del- le due rappresentazioni
Sovrapposizione del quadro futurista e della mia interpretazione	Il disegno, dapprima dei soli due volumi e poi dell'intero progetto, è stata effettuato con il program- ma di modellazione 3D FORM-Z per Macintosh. Editati dapprima i tracciati nella loro forma più semplice, sono ar- rivato poco per volta a descrive- re un organismo architettonico più complesso. Le immagini che seguono illustra- no quanto sopra descritto.
*Studi del progetto al CAD*	*Studi del progetto al CAD*

	...........................		...........................
