ANALISI DELL' IMMAGINE FUTURISTA

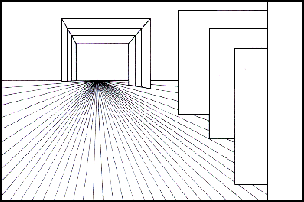

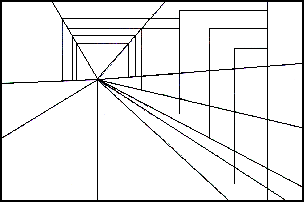

DAL QUADRO FUTURISTA HO RICAVATO ALCUNE LINEE BASE (IMMAGINE 1 - ANALISI DELLE LINEE GUIDA DEL QUADRO FUTURISTA) CHE POSSONO FIN DA ORA RAPPRESENTARE SOMMARIAMENTE UNO SPAZIO PROSPETTICO. NELLA SECONDA IMMAGINE ( APPROSSIMAZIONE DELLA PROSPETTIVA ) VIENE INVECE RAPPRESENTATA LA PROSPETTIVA CHE E' STATA RICAVATA DALL' ANALISI.

....

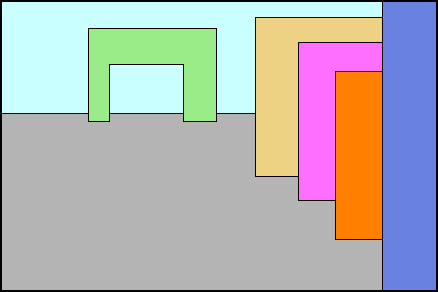

COME SI PUO' VEDERE ESSA E' COSTITUITA PRINCIPALMENTE DA DUE GRUPPI DI ELEMENTI: A SINISTRA C' E' UNA SERIE DI PANNELLI DI DIVERSE DIMENSIONI PROBABILMENTE BIDIMENSIONALI E IN CENTRO UN ELEMENTO CHE PUO' ESSERE RICONDOTTO AD UN PORTALE. LA PROSPETTIVA PUO' ADESSO ESSERE SINTETIZZATA EVIDENZIANDO LE SUE PARTI FONDAMENTALI, CON I VARI COLORI SONO EVIDENZIATE LE PARTI DI DISEGNO CHE NEL MIO SPAZIO FUTURISTA POTREBBERO RAPPRESENTARE LE PARTI EDIFICATE. LE LINEE DI COLORE NERO RAPPRESENTANO CHIARAMENTE LA PROSPETTIVA CENTRALE CHE DEVE ESSERE SCOMPOSTA PER PASSARE POI ALL' ASSONOMETRIA. IL PASSAGIO DALLA PROSPETTIVA ALL' ASSONOMETRIA IN QUESTO CASO PRESENTA DUE PROBLEMI: IL PRIMO RIGUARDA IL PORTALE, CHE SI TROVA IN PROSSIMITA' DELLA LINEA D' ORIZZONTE, L' ALTRO PROBLEMA RIGUARDA L' IMMAGINE IN COMPLESSO: GLI OGGETTI RAPPRESENTATI IN PROSPETTIVA SI TROVANO A GROSSA DISTANZA DALL'OSSERVATORE E QUINDI IN FASE DI RAPPRESENTAZIONE ASSONOMETRICA POTREBBERO ASSUMERE DIMENSIONI RAGGUARDEVOLI E DI DIFFICILE RAPPRESENTAZIONE. LA SOLUZIONE AL PROBLEMA PUO' ESSERE QUELLA DI CONSIDERARE I VARI OGGETTI SOLLEVATI GRADUALMENTE DA TERRA, RIDUCENDO LA PROSPETTIVA AD UNA PROSPETTIVA SU UN PIANO INCLINATO.



LA PROSPETTIVA CHE RISULTA E' SINTETIZZATA NELL' IMMAGINE QUI SOPRA. TUTTI GLI ELEMENTI NEL PASSAGGIO DALLA PROSPETTIVA ALL' ASSONOMETRIA VERRANNO CONSIDERATI TRIDIMENSIONALI, TUTTI QUESTI PANNELLI AL MOMENTO DEL PASSAGGIO ALL' ASSONOMETRIA ASSUMERANNO UNA FORMA TRIDIMENSIONALE ATTRAVERSO UN CORRETTO STUDIO DEI LATI NASCOSTI. .
