RILIEVO

Il particolare liberty che ho rilevato e` un cornicione di un portone di un palazzo in via G.Modena 2 a Milano.
  1. Mi sono recato sul posto, dove ho eseguito alcune foto e misurazioni del particolare, appuntandole su carta.
  2. Con AUTOCAD 12 ho disegnato la pianta, il prospetto e la sezione del particolare.
  3. Sempre con AUTOCAD 12 ho reso tridimensionale il disegno in prospetto, eseguendo alcune semplificazioni per meglio adattare il particolare stesso al mio progetto futurista.

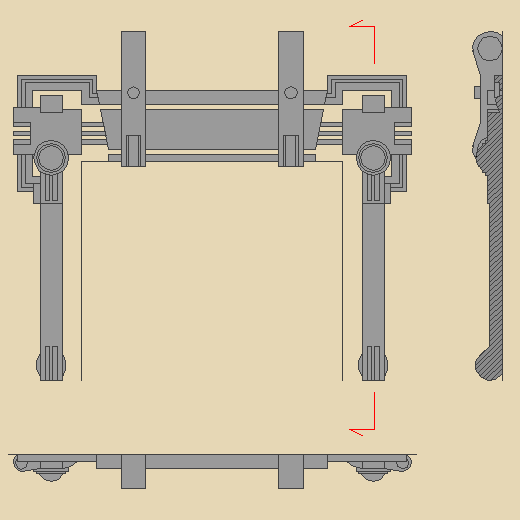

PIANTA, PROSPETTO E SEZIONE

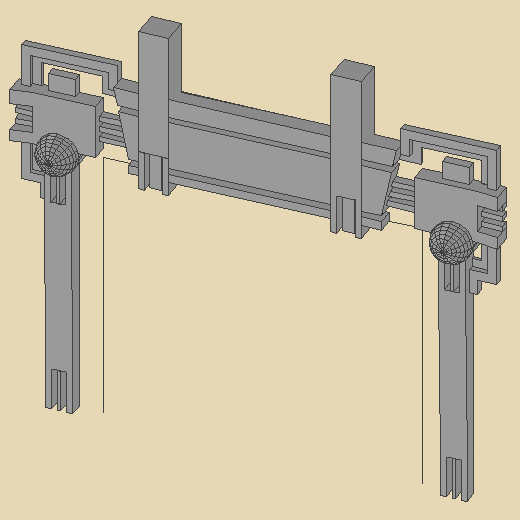

INTERPRETAZIONE TRIDIMENSIONALE
