IL MODELLO 3D

In quest'ultima fase di lavoro ho disegnato il modello tridimensionale assonometrico ottenuto con il metodo dei punti a terra utilizzando Autocad 14.
Come primo passo ho attribuito ad ogni punto del solido delle coordinate secondo i tre assi principali x,y,z, al fine di avere l'esatta posizione di ogni punto nello spazio.
Successivamente, utilizzando le funzioni " LINE ", e " 3DFACE ", ho disegnato il solido con Autocad 14 ed un basamento su cui appoggiarlo.
Servendomi della funzione " RENDER ", ho "colorato" e dato l'effetto "ombra" al modello tridimensionale ottenuto. Utilizzando poi la funzione "3D VIEWPOINT", ho "visto" il modello da varie posizioni, ottenendo cosi' varie viste sufficienti a definire in modo chiaro il solido.

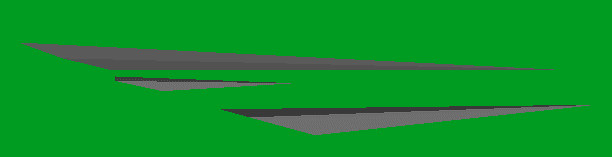

Pianta




Prospetto nord




Prospetto est




Prospetto sud




Prospetto ovest

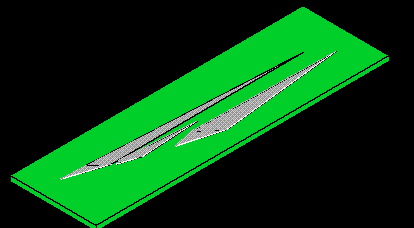

Assonometria sud ovest

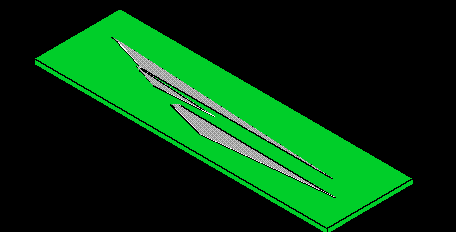

Assonometria sud est

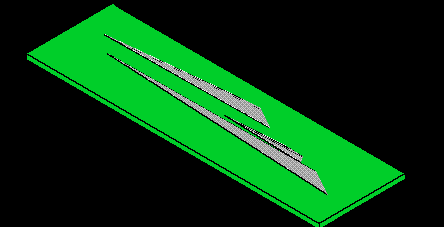

Assonometria nord ovest

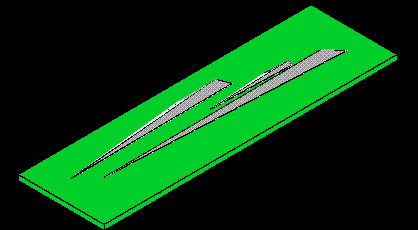

Assonometria nord est

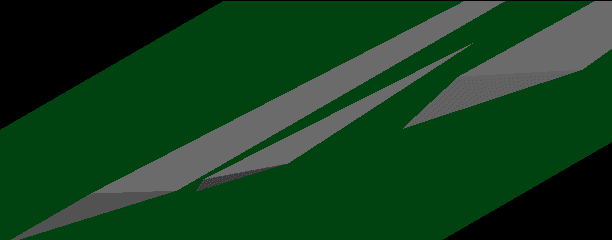

Vista aerea
