INTERPRETAZIONE QUADRO FUTURISTA
Giacomo Balla, "Profondita' dinamiche", 1912; tempera su carta; cm 35x50.
Milano, Collezione Mattioli.
...mediante la ripetizione di forme modulari geometriche (e perciò stabilite,
o programmate, preventivamente), mediante il passaggio graduato dai colori
fondamentali a quelli complementari, mediante la compenetrazione dei colori
e quindi la loro reciproca influenza, esprime quella sensazione ottica di
dinamismo che sara' propria dell'arte avvenire, detta "cinetica e programmata".
PROCEDIMENTO

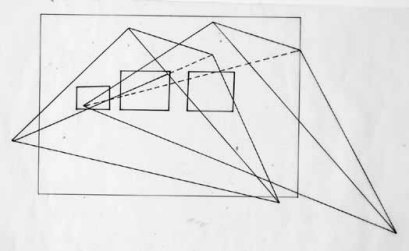

1. Determino delle figure geometriche che riesco a riscontrare all'interno
del quadro, e dove non possibile immagino le direzioni degli spigoli
"nascosti". Ottengo così una PROSPETTIVA dei solidi considerati.

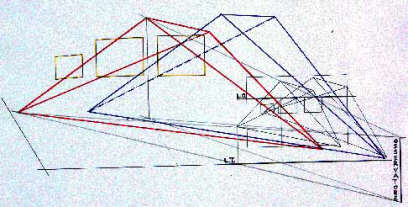

2. Per ricavare l'ASSONOMETRIA, dando così luogo a solidi che formeranno
un'architettura, fisso un osservatore, una linea di orizzonte ed una linea
di terra.
Traccio quindi una linea retta che parte dai piedi dell'osservatore ed
interseca la proiezione sulla linea del terreno di uno dei punti ricavati
nel quadro, ed una seconda retta che parte dagli occhi dell'osservatore e
passa per il punto stesso (se questo e' a terra), invece per la sua
proiezione a terra (se il punto e' sollevato). Ho così ottenuto la proiezione
a terra del punto in assonometria. Per i punti sollevati da terra alzo una
verticale che parte dalla proiezione a terra del punto in assonometria e si
ferma all'intersezione con la retta che parte dalla testa dell'osservatore e
passa per il relativo punto del quadro. Ottengo così l'altezza del punto nella
mia assonometria.
Ripeto il procedimento per tutti i punti ottenendo l'assonometria
dell'interpretazione del quadro.

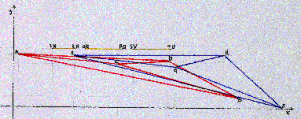

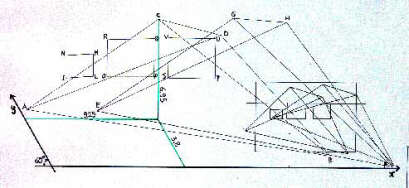

3. Fisso ora un asse inclinato di 60 gradi sul prolungamento della L.T.
ottenendo i miei assi x,y.
Misuro quindi tutte le distanze dei punti ricavati dagli assi e le
relative altezze.
4. Creando un sistema di assi cartesiani ortogonali ridisegno la pianta
ottenuta scrivendo punto per punto la relativa altezza e le (x,y) utili
per il disegno con il cad.
