INTERPRETAZIONE del QUADRO

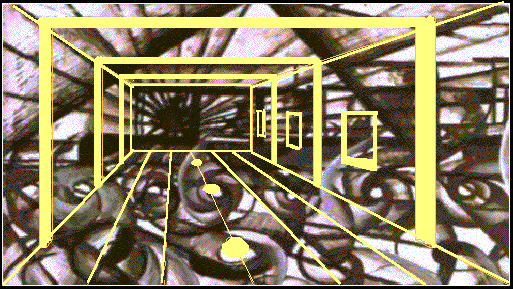

In questa prima fase si è passati dall'analisi del quadro alla rielaborazione interpretativa, cercando di intravedere un'immagine prospettica all'interno di esso. Analizzando il quadro di Balla la prima interpretazione che ne è stata fatta e stata quella di un ambiente definito da tre pareti: rispettivamente una pavimentazione inferiormente, una parete finestrata a destra e una parete cieca frontalmente. Dopo di che, attraverso l'ausilio del programma Corel Photo-Paint si è cercato di intravvedere degli elementi architettonici all'interno di questo spazio: da qui, la sequenza dei tre portali generati dall'intersezione delle rette orizzontali principali con quelle verticali e l'individuazione a terra di cerchi nel centro del quadrante di base che possono essere interpretati come possibili pilastri di sostegno per qualche cosa che si sviluppi nei piani alti...

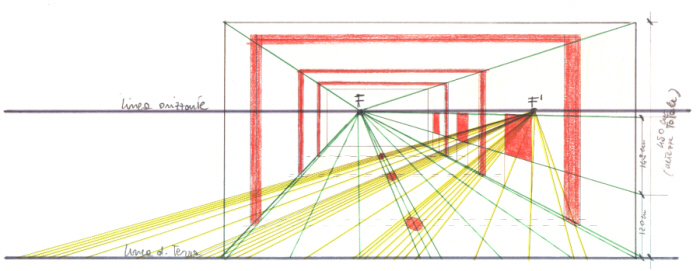

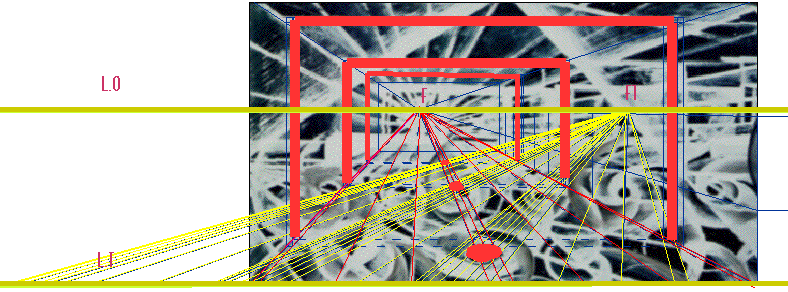

In qusta altra fase ho riscontrato un punto di fuga principale (F) dal quale dipartono tutte le rette presenti sul quadro e ho arbitrariamente scelto un punto di distanza di ausilio (F'). Per questi due punti ho fissato passasse la linea di orizzonte, mentre per la base del quadro la linea di terra. Dall'incrocio delle linee provenienti dalla fuga principale (rette arancioni) e dal punto di distanza ausiliario (rette gialle), passanti entrambi per gli elementi riscontrati e scelti nel quadro, ho determinato la pianta a terra sul quadro prospettico...
Mettendo bene in evidenza tutti gli elementi fondamentali, per la ricostruzione dell'assonometria partendo dalla base prospettica, ho poi fissato tutti i punti sulla linea di terra e le altezze su una retta verticale, considerando l'altezza del quadro come altezza di riferimento...

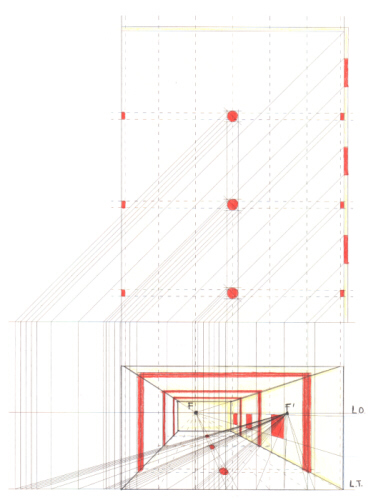

Successivamente ho prolungato dalla linea di terra, perpendicolarmente ad essa, le rette provenienti dal punto di fuga principale F, mentre ho riportato a 45° quelle provenienti dal punto di distanza ausiliario. Dall'incrocio di queste rette, relative a ciascun elemento costruttivo considerato, ho fissato i punti e tracciato la pianta reale del mio ambiente interpretato e relativo al quadro prospettico...

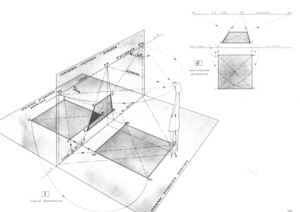

Il riferimento più diretto per un'operazione di questo tipo è stato il metodo dei punti di distanza e il metodo dei raggi visuali...
