Estratti i volumi dal loro immaginario scenografico, inizio con lo studio della loro visione prospettica, ricostruendo i passaggi precedenti e analizzando la posizione dell' osservatore, l' appoggio a terra , le altezze, fino a giungere alla rappresentazione assonometrica .

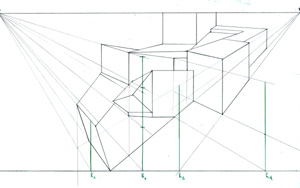

Il primo studio è quello di considerare il disegno ottenuto dall' astrazione del quadro come rappresentazione tridimensionale a tutti gli effetti, quindi con una costruzione geometrica definita da punti di fuga, punti a terra e punto di vista.
Posso dunque ipotizzare una possibile pianta , riportando le informazioni ottenute dallo studio precedente, e studiare i rapporti tra le reali altezze dei solidi
Inizio la fase di progetto cercando di ottenere una rappresentazione assonometrica attraverso diversi passaggi e studi :

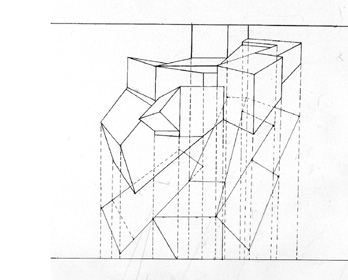

1-Determino i punti in pianta di ciascun volume e li porto sulla linea di terra

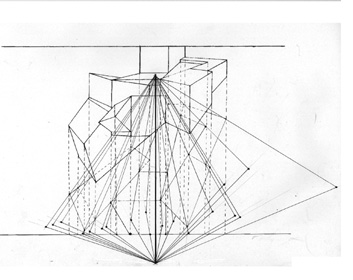

2-Posiziono l' osservatore al centro e ricavo i punti in pianta dell' assonometria
3-Dall' osservatore traccio le altezze di ciascun solido e ricavo l' assonometria
Assonometria finale
Assonometria con Autocad
