Il quadro e le linee che ho scelto:

Per arrivare a elaborare il progetto su uno spazio tridimensionale, bisognava innanzitutto trasformare il modello bidimensionale con un procedimento grafico. Una volta individuate le linee che ci interessano, che rappresentano una prospettiva, si sceglie un punto di vista (fissato a una certa altezza che corrisponde all'orizzonte e a una certa distanza) e una linea di terra. A questo punto si individuano i punti che, secondo il nostro progetto devono stare a terra e si proiettano sulla linea di terra. Le proiezioni vengono fatte traguardare dai "piedi" del punto di vista e i corrispondenti punti sul quadro, dagli "occhi". L'intersezione tra le due rette che traguardano i punti sarà il punto in assonometria. Per i punti che non sono a terra, una volta scelto il loro corrispondente a terra, si esegue lo stesso procedimento e il punto che si individua in assonometria viene proiettato verticalmente fino all'intersezione con la retta passante per il reale punto in alto sul quadro e gli "occhi" del punto di vista.

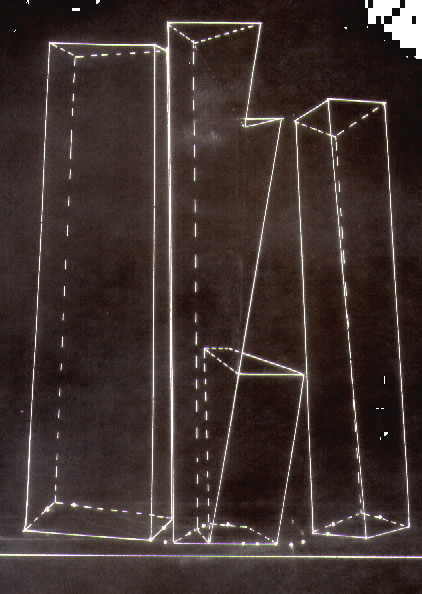

Prospettiva - Assonometria - Costruzione

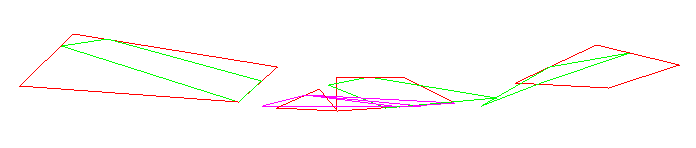

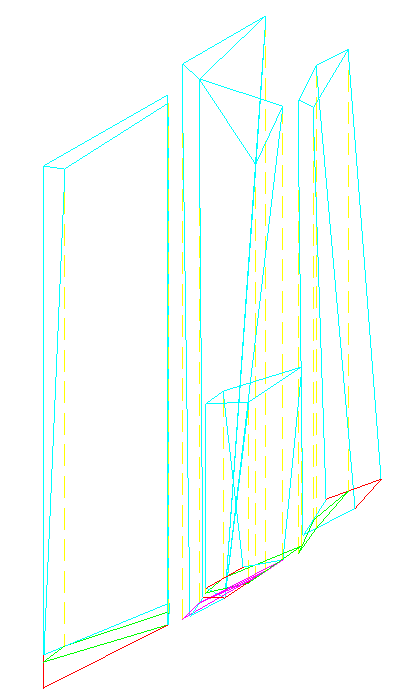

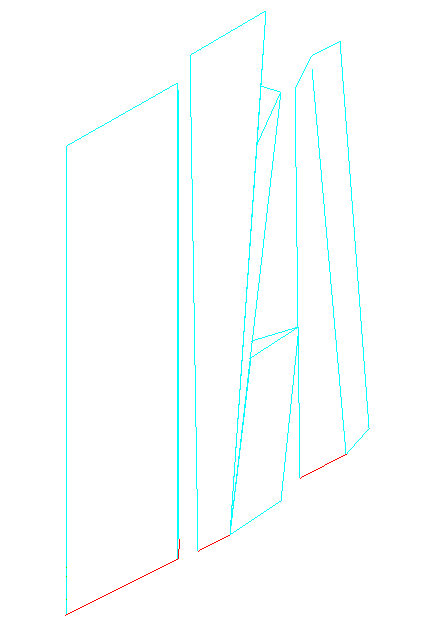

Le prossime immagini sono la restituzione su Autocad di alcune fasi del mio lavoro.

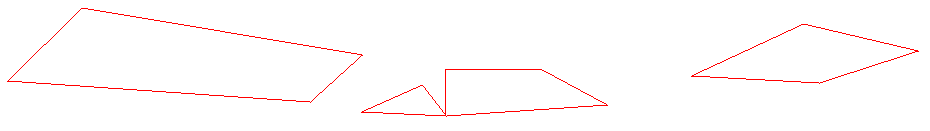

Questo è il particolare Liberty che ho usato come pianta.
