introduzione

qui di seguito vedi delle opere di pittori futuristi. il punto di partenza è stato quello di sceglierne una, quella che sarebbe diventata lo spunto per il progetto....

---velocità di motoscafo(b.marinetti) --profondità dinamiche(g.balla)---broadway, folla nella subway

... di queste tre finaliste ho scelto la terza(broadway,folla nella subway).: scopo dell'esercitazione è quello di elaborare un progetto architettonico partendo da alcune forme colte nel quadro.

forme bidimensionali che verranno trasformate in forme tridimansionali di un progetto il cui risultato alla fine è un filmato di pochi secondi,per arrivare al quale c'è stato un lavoro abbastanza gravoso soprattutto per il mio pc che alla fine ha intrecciato una relazione con il mio vecchio vic 20

per capire come da un quadro si possa arrivare ad un progetto è necessario: pensare al quadro come una prospettiva, trasformandola in assonometria posso disporre di una base quotata dalla quale pertire con un progetto

to be continued...

home page

interpretazione

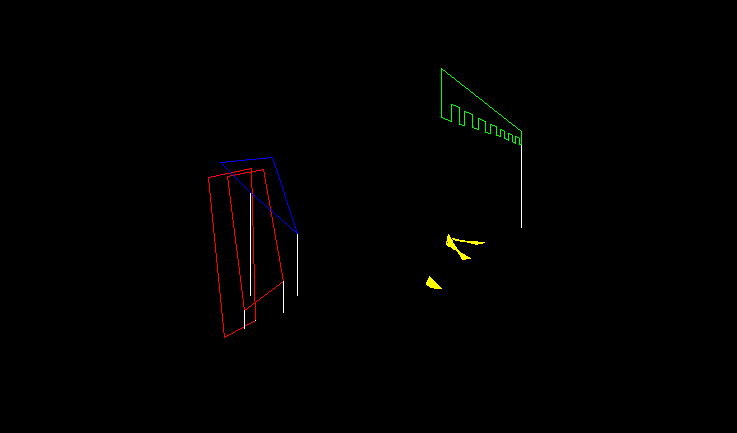

l'immagine qui sotto evidenzia degli oggetti del quadro che sono alla base del mio progetto
selezionati degli oggetti del quadro traccio la linea d'orizzonte -o- e la linea di terra -t-, la distanza tra o e tdetermina l'altezza dell'osservatore.ho così impostato una prospettiva da cui però non posso avere le misure degli oggetti scelti:devo trasformare la prospettiva in assonometria...

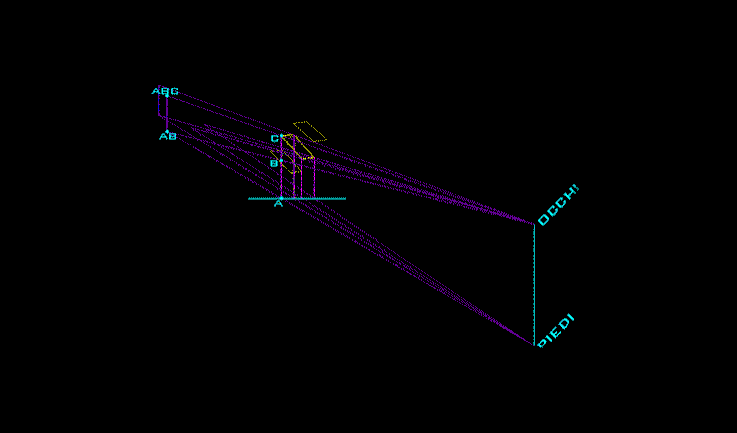

per trovare il punto corrispondente di una prospettiva (c) in un piano assonometrico
porto sulla linea di terra il punto c (a),traccio la retta piedi-a,che si interseca in ab
con la retta occhi-b,essendo b il punto aterra di c,arbitrariamente scelto.trovato a-b,questo è la proiezione a terra del punto cercato, la quota di elevazione la trovo intersecando la normale in a-b con la retta occhi-b


gli oggetti del quadro,misurati in assonometria acquistano questa giacitura nello spazio.da qui incomincia la fase di progetto,integrata con quella del rilievo: rilievo; home page

rilievo

l'esercitazione prevedeva un rilievo architettonico di un particolare costruttivo o
ornamentale di un edificio in stile liberty di milano,da inserire poi nel progetto. procedimento sensato sarebbe quello di scegliere il particolare in base al progetto di massima che però,nel mio caso è mutato profondamente,ed è approdato ad un risultato finale non esattamente definibile come progetto di architettura...


il particolare da me scelto è un'inquietante finestra ad oblò
del palazzo castiglioni,di giuseppe sommaruga

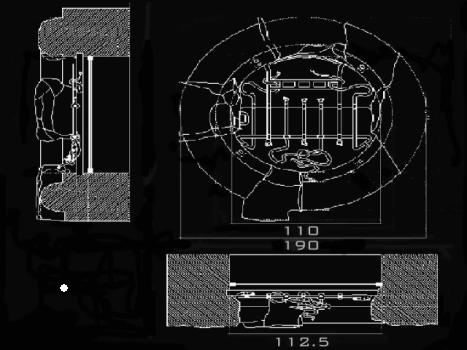

il cui rilievo quotato è servito come base per la successiva rielaborazione
che ho fatto prima di inserirlo nell'ambiente di progetto: .

------

"balletto della finestra con cilindri innamorati"
e la protagonista...quotata

vai a vedere il progetto

torna alla homa page

progetto

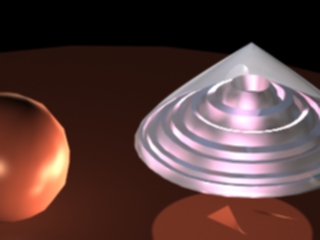

l'immagine qui a lato filtra il passaggio dalla fase
del rilievo a quella del progetto.l'elemento rilevato
avrebbe dovuto far parte integrante del progetto,
che però nel mio caso ha subito una profonda metamorfosi prima ancora di essere patorito.
durante la fase di interpretazione del quadro
mi è sorto il sospetto che le forme da lì nate
fossero più adatte ad un progetto non
esattamente in scala architettonica.

da qui è nato il primo allestimento per arte minimalista-concettuale virtuale
che voi siete i primi a visitare
