Il rilievo assegnatomi si riferiva ad un quartiere della cittadina di Recanati (la zona C3), avente come confini la strada di circonvallazione, la Porta di S. Domenico, Piazza della Madonna, Piazza Lunga e Piazza di Montevolpino, come si vede nell'immagine. Il rilievo Ë stato realizzato utilizzando AutoCad release 14. Il layer

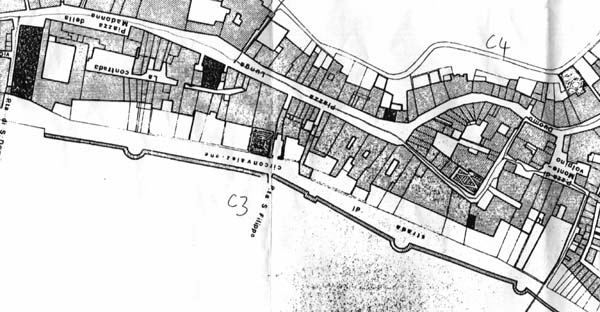

rosso si riferisce alle abitazioni ed al muro di circonvallazione, il layer blu alle chiese mentre quello verde indica le strade ed i cortili interni.Planimetria dell'area

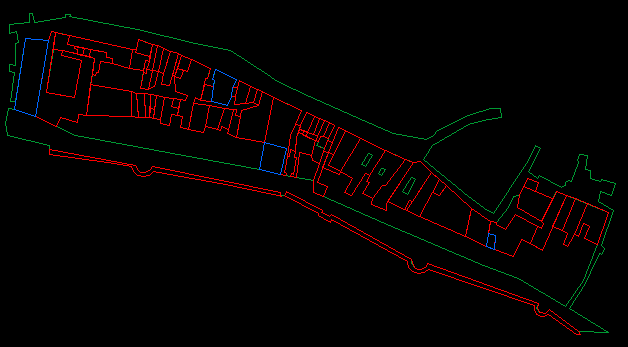

Vista dall'alto

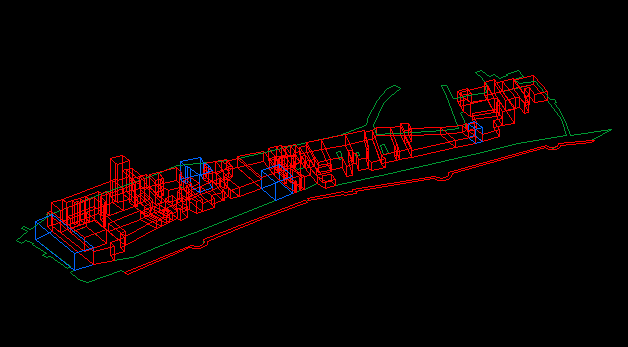

Vista isometrica Sud-Ovest

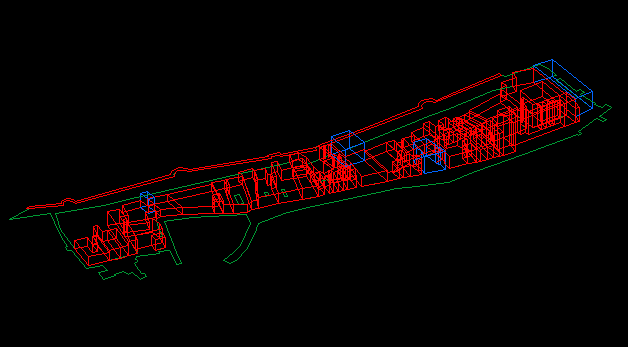

Vista isometrica Nord-Est

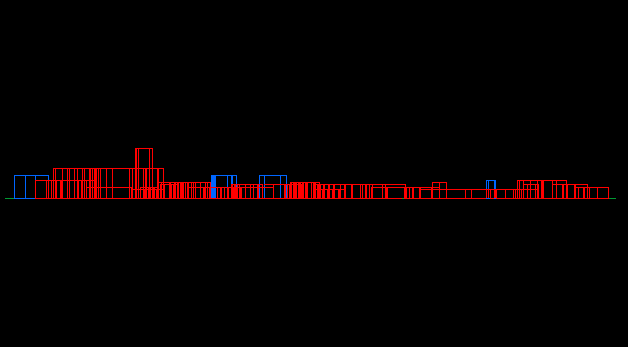

Vista frontale
Scarica il rilievo in formato dwg
