Scenari:
un grattacielo
A questo punto
posso abbozzare il mio spazio tenendo conto delle caratteristiche fondamentali
del paradigma e applicando i miei codici di trasformazione.
Lo spazio verrà
abbozzato in pianta, prospetto e 3D.

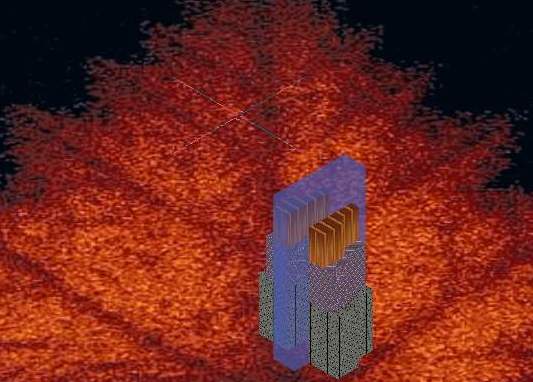

lo scenario e il suo paradigma

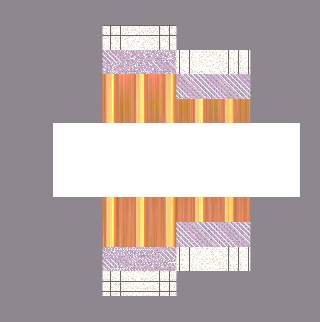

vista dall’alto

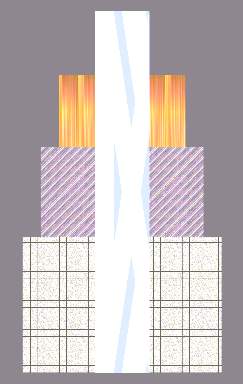

prospetto frontale

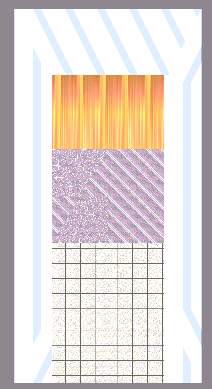

prospetto laterale

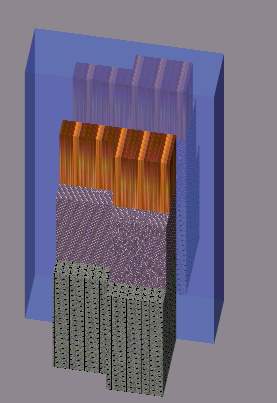

visione prospettica
Ho deciso che l’edificio sarà
essenziale, applico quindi i codici per determinare la forma della sua pianta e
la sua struttura:
….utilizzare una simmetria fra le
varie parti degli oggetti rispetto al corpo centrale
….costruire gli oggetti secondo linee di costruzione
ortogonali….
….utilizzare figure semplici (o ad
esse assimilabili) ….
….gli oggetti tridimensionali
devono terminare in maniera tronca, con spigoli vivi, definendo nello spazio
volumi semplici….
Prevedo un foyer centrale di forma rettangolare al
quale si innestano corpi squadrati che
diminuiscono in dimensioni salendo verso l’alto .
Gli accessi avvengono tutti attraverso
il foyer centrale. Anche le aperture seguono il codice essenziale. Avranno
quindi una forma semplice e simmetrica.
Ho deciso che l’edificio sarà
tecnologico, applico quindi i codici per determinare la struttura del
complesso:
….realizzazione di facciata
continua autoportante a montanti e traversi, isolata termicamente (montante
minimo 75 mm), superficie esterna complanare con fuga tra le lastre maggiore di 18 mm….
…..strutture a telai d'acciaio,
opportunamente controventati per rispondere alle sollecitazioni orizzontali
mediante pilastri tubolari compositi o semplici HE….
….impalcati realizzati su una base
strutturale in lamiera grecata fatta collaborare con un getto di calcestruzzo
oppure totalmente a secco….
Ho deciso che l’edificio sarà ecosostenibile, applico quindi i
seguenti codici :
….vani scala di collegamento
costituiti da torri vetrate che funzionano come camini di aspirazione per l'
aria calda e contribuiscono alla ventilazione naturale dell'edificio….
….solai costituiti da superfici
riflettenti per la diffusione della luce….
….doppio vetro basso emissivo
(k=1,50 W/m2 K) : luce trasmessa pari al 78% ed energia trasmessa pari al 67%….
….sistemi di oscuramento quali
frangisole ed elementi aggettanti per controllare il guadagno termico
proveniente dalla radiazione solare….
….masse di accumulo per aumentare
l'inerzia termica dell'edificio….
….iperisolamento sulle facciate
esposte a nord….
….struttura in acciaio a basso
impatto ambientale….
